机器视觉在汽车电子方向的应用解决方案
浏览: 发布日期:2017-06-05

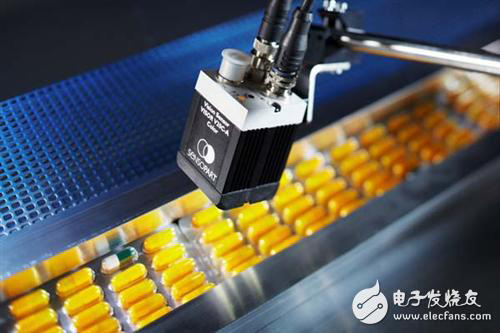

     近年来,机器视觉在工业、农业、国防、军工、交通、医疗、金融甚至体育、娱乐等等行业都获得了广泛的应用,将对我们的生活、生产和工作带来革命性的改变。
据悉,机器视觉在中国起步较晚,在2009年之后才正式进入高速发展期,目前中国已成为继美国、日本之后全球第三大机器视觉市场,2015年的时候,中国机器视觉市场规模已达到61.2亿元,预计在2016-2020年间中国制造在机器视觉上维持20%的增长率,到2020年市场规模将达152亿元。


什么是机器视觉?
     机器视觉就是用机器代替人眼来做测量和判断。

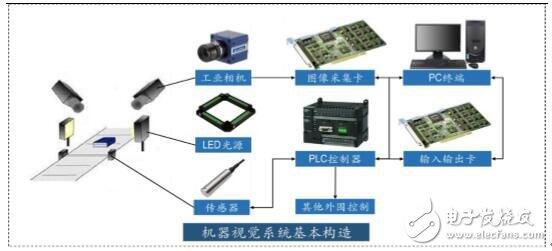

     机器视觉系统的工作原理:通过机器视觉产品(即图像摄取装置,可以分为CMOS和CCD两种)将被摄取目标转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度、颜色等信息,转变成数字化信号;图像系统对这些信号进行各种运算来抽取目标的特征,进而根据判别的结果来控制现场的设备动作。


     机器视觉系统涉及到多门技术,最基本的系统也需要照明、成像、图像数字化、图像处理算法、计算机软件硬件等,稍微复杂一点的系统还会用到机械设计、传感器电子线路、PLC、运动控制、数据库等等。
下面来给大家总结一下主流的几种机器视觉图像处理技术方案

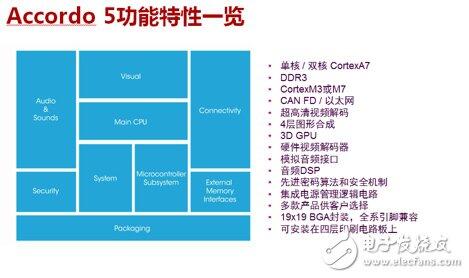

1、意法半导体针对汽车图形和音视频功能 Accordo 5处理芯片


     Accordo 5产品家族是意法半导体取得市场成功的Accrodo产品线的最新一代产品,集成ARM® Cortex®-A7处理器,各项参数领先于市场上其它品牌的数字信息娱乐芯片。Accordo5系列为设计人员提供多种配置选择,单核Cortex A7支持外部16位高性能DDR3存储器,以及双核Cortex-A7支持外部16或者32位高性能DDR3储存器。
     图形和音视频功能是Accordo 5 最突出的功能,虽然主打中档汽车市场,但是500MHz 3D图形处理器内核使其图形处理性能远超同级产品。系统架构支持1080p分辨率的2D和3D图形,常用格式包括OpenVG、OpenGLES-2.0,具有图形效果功能。高性能音频DSP、六个立体声模拟声道和支持多个工业标准的音频接口,内置显示控制器支持全高清分辨率的TFT-LCD触屏。
     高性能的音视频处理能提具体体现,例如可以同时显示用户界面、倒车影像、导航地图、视频预览。播放功能支持H.264 和DivX®等主要视频编码格式,以及涉及图形混合覆盖等图效处理的2D和3D图形。新产品提供USB接口和SD存储卡接口。此外,Accordo 5 系列产品还可以让智能手机与车载系统交互,投屏在车载显示屏幕上安全查看或使用手机上的内容,例如音乐和导航服务。
     另外在安全性方面,内部集成一个ARM Cortex-M微控制器,专门管理数字仪表盘与汽车主网络之间的CAN接口的安全。Accordo 5芯片集成三个CAN端口,其中一个支持最新的CAN FD 高速传输标准,片上硬件密码加速器支持SHA-2、PK和 AES加密算法,一次性可编程(OTP)存储器用于保存主密钥,防止数据被恶意篡改。这款微控制器的待机电流极小,整个芯片的功耗都经过精心优化,从而最大限度降低对汽车的电池消耗。
Accordo 5产品家族由STA1275、STA1285和STA1295三款产品组成。 其中,STA1295搭载双核Cortex-A7处理器,并采用19mm x 19mm x 1.7mm LFBGA529封装。
2、赛灵思(Xilinx)Zynq-7000 SoC 平台
     Xilinx All Programmable 解决方案与 Zynq®-7000 All Programmable SoC 平台支持各种机器视觉接口,如 GigEVision、基于 LVDS 的 CameraLink 以及新兴 USB3 技术等。单芯片处理技术可提供高度灵活的 IO 结构,而双核 Cortex A9 处理器则支持分析与系统软件。
Xilinx 智能解决方案不仅包括 All Programmable FPGA 和 SoC,而且还含有一系列可定制的 SmartCORE 和 LogiCORE IP 核,能够充分满足您独特的市场需求。Xilinx Vivado® Design Suite配合高度集成的开发工具流程,并采用 OpenCV 库、Vivado 高层次综合和 IP Integrator,与 AISC 和      ASSP 解决方案相比,可更加快速灵活地向市场推出最具差异化的产品,同时降低风险和拥有成本。

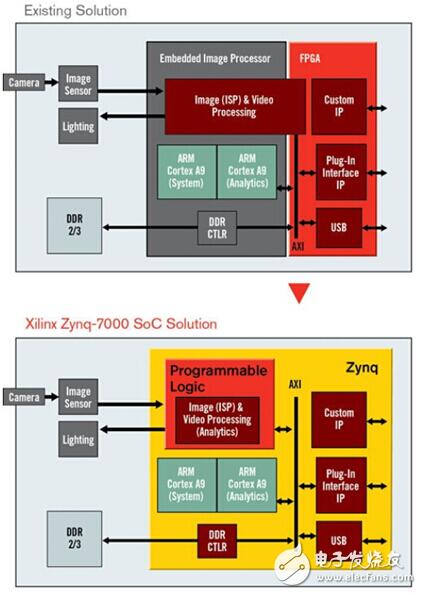

     下图主要演示图像处理、分析、定制 IP 以及高灵活机器视觉接口在单芯片上的集成实例,其可大幅降低材料清单成本,显著提高系统性能。


主要特性:
     高分辨率 VGA 至500 万像素传感器
     改变分辨率支持 5-120 fps
     图像信号处理
     宽动态范围
     智能视频分析
     低资源占用 H.264 编码
     灵活的视频输出接口
总结
     机器视觉技术经过二十多年的发展,已经逐渐成为一门新兴的综合性技术,在汽车辅助驾驶、工业自动化控制、图像图形辨识等方面领域得到了广泛的应用,同时也提高了设备装置的自动化、智能化水平,设备的可靠性和效率也得到了更进一步的提高。相信在不久之后,机器视觉技术会在国民经济各个领域发挥更大的作用。
